Descriere
F-Tronic HW202K: Standardul de aur pentru etanșeitate și eficiență în rigips

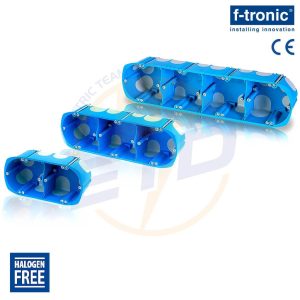

Doza rigips de 2 Module cu separator și membrană etanșă F-Tronic HW202K (Art.Nr. 7360063) reprezintă vârful de gamă în tehnologia instalațiilor pentru pereți de compartimentare, fiind proiectată special pentru clădirile moderne care respectă standardele nZEB (Nearly Zero Energy Building) sau cerințele de casă pasivă.
Într-un context în care eficiența energetică nu mai este opțională, acest model de doza rigips 2 module elimină pierderile de căldură prin punctele de străpungere electrică, asigurând o barieră termică și de umiditate continuă.
Datorită tehnologiei inovatoare cu membrană din 2 componente (2K), doza asigură o etanșeitate totală la aer. Cablurile sau tuburile sunt introduse direct prin membranele elastice care se mulează ermetic pe secțiunea conductorului, prevenind curenții de aer nedoriți fără a necesita materiale de etanșare suplimentare (spumă sau silicon), care s-ar putea degrada în timp.
Managementul circuitelor conform Normativului I7/2011 în Doza rigips 2 Module F-Tronic HW202K
Doza rigips 2 Module F-Tronic HW202K este prevăzută cu un sistem de compartimentare avansat, bazat pe separatori individuali și detașabili, integrat într-o structură complet etanșă. Acești separatori permit divizarea volumului interior în zone distincte, oferind flexibilitate totală în configurarea spațiului de instalare, fără a compromite bariera de aer a clădirii.
Pereții despărțitori oferă avantaje fundamentale unei doze pentru rigips etanșe:
-
-
- Separatoare detașabile: montajul dozei pentru rigips fără separatoare permite o rutare definită a cablurilor între compartimente, menținând o structură internă organizată chiar și în volumul compact al dozei.
- Hub de conexiuni etanș: Această caracteristică transformă doza dintr-un simplu suport într-un punct de distribuție sigur, permițând instalarea simultană a circuitelor de putere și a celor de date, menținând integritatea energetică nZEB a peretelui.
-
Beneficii Tehnice și legislative (Conform I7/2011 și Ordinul 959/2023) ale pereților despărțitori din doza rigips 2 module F-Tronic HW202K:
-
-
- Segregarea Circuitelor conform I7/2011: Normativul I7/2011 (Art. 5.2.2) impune separarea fizică a circuitelor cu tensiuni diferite prin pereți izolatori. Separatorul dozei HW202K îndeplinește această cerință, permițând montajul unei prize de 230V lângă un conector de date în condiții de siguranță totală.
- Etanșeitate și Protecție EMI: Pe lângă reducerea riscului ca zgomotul electric să afecteze cablurile de date, compartimentarea lucrează împreună cu membrana 2K pentru a preveni circulația aerului între zonele de montaj, eliminând riscul de condens.
- Rezistență Termică Extremă (960 °C): Materialul dozei, testat la fir încins la 960 °C, acționează ca o barieră robustă. În cazul unui defect de arc electric conform Ordinului 959/2023, separatorul limitează propagarea termică către compartimentul adiacent.
- Rigiditate și Aliniere nZEB: Separatorul consolidează structura dozei etanșe, asigurând menținerea automată a interaxei de 71 mm, necesară pentru montajul impecabil al ramelor ornamentale.
-
Specificații Tehnice: Compartimentare
| Caracteristică Separator | Detaliu / Avantaj Tehnic (doza rigips 2 module HW202K) |
|---|---|
| Funcție Principală | Segregarea circuitelor de tensiuni diferite (curenți tari vs curenți slabi) |
| Material Separator | PP (Polipropilenă) Halogen-free, rezistență dielectrică înaltă |
| Siguranță Termică a peretelui despărțitor |
Rezistență la fir incandescent testată la 960 °C(Glow Wire Test) |
| Compatibilitate Normativă | Conform I7/2011 (Cap. 5) și Ordin 959/2023 |
| Tehnologie Etanșare | Membrană 2K integrată pentru intrări cablu ermetice |
| Beneficiu SMART | Permite separarea releelor sau a modulelor de date WiFi/Zigbee de circuitele de forță |
Întrebări despre Importanța Pereților Despărțitori
-
-
- Întrebare: De ce este interzisă instalarea unei prize de curent lângă o priză de internet în aceeași doză HW202K fără separator?
-
Răspuns: Conform normativului I7/2011, cablurile de date nu au aceeași clasă de izolație ca cele de 230V. Fără separator, un defect de izolație ar putea injecta tensiune înaltă în rețeaua de date, distrugând echipamentele IT și generând riscuri de electrocutare la atingerea porturilor de comunicare.
-
-
-
Întrebare: Cum ajută separatorul detașabil la respectarea noilor norme AFDD din Ordinul 959/2023?
-
-
Răspuns: Separatorul fabricat din material ignifug (960 °C) asigură o compartimentare care limitează transferul termic. În cazul unui arc electric, peretele oferă timpul necesar sistemelor de protecție AFDD să intervină, reducând probabilitatea aprinderii materialelor din spatele peretelui de rigips.
-
-
-
Întrebare: De ce este vital ca separatorul dozei etanșe să fie fabricat dintr-un material fără halogeni (Halogen-free)?
-
-
Răspuns: În caz de incident termic, materialul fără halogeni nu eliberează gaze corozive sau fum toxic. Acest lucru facilitează evacuarea în siguranță și protejează componentele electronice sensibile din clădire împotriva coroziunii acide, o cerință de bază în noile reglementări de siguranță.
-
-
-
Întrebare: Peretele despărțitor reduce spațiul util într-o doză cu adâncime de 50 mm?
-
-
Răspuns: Grosimea separatorului este optimizată pentru a oferi protecție fără a sacrifica volumul interior. Designul modelului HW202K este calibrat astfel încât, chiar și la 50 mm adâncime, să rămână suficient spațiu pentru conexiunile realizate cu cleme rapide în spatele aparatelor.
-
-
-
Întrebare: Pot folosi doza pentru rigips, etanșă, HW202K fără perete despărțitor?
-
-
Răspuns: Da, dacă ambele compartimente deservesc același tip de circuit. Totuși, instalarea separatorului este recomandată pentru a menține rigiditatea structurală a membranei etanșe și pentru o mai bună organizare a firelor, prevenind supraîncălzirea prin aglomerare.
-
-
-
Întrebare: Cum influențează separatorul eficiența nZEB a acestei doze cu 2 module?
-
-
Răspuns: Separatorul acționează ca un punct de sprijin intern care previne deformarea dozei sub presiunea cablurilor. Acest lucru asigură că membrana 2K rămâne strâns mulată pe conductoare, păstrând etanșeitatea la aer a peretelui și eficiența barierei de vapori.
-
-
-
Întrebare: Este permisă montarea a două circuite alimentate din faze diferite în doza rigips HW202K dacă se utilizează peretele despărțitor?
-
-
Răspuns: Da, utilizarea separatorului este soluția tehnică ce permite instalarea a două circuite din faze diferite în aceeași unitate, respectând cerințele de segregare din I7/2011 (Articolul 5.3.4.0.3). Peretele oferă bariera dielectrică necesară pentru a preveni un scurtcircuit între faze și asigură siguranța la intervențiile ulterioare de mentenanță.
-
-
-
Întrebare: Cum optimizează peretele despărțitor utilizarea volumului interior în dozele cu adâncime de 50 mm?
-
-
Răspuns: Adâncimea de 50 mm a dozelor pentru rigips HW este calibrată pentru a permite instalarea separatorului fără a reduce capacitatea de cablare. Această configurație permite amplasarea clemelor de legătură într-un compartiment separat de mecanismul propriu-zis al prizei, facilitând o organizare care previne supraîncălzirea bornelor, o cerință fundamentală pentru anduranța instalațiilor electrice moderne.
Inovație în montaj: Sistemul de marcare pe rigips
Eliminarea erorilor de trasare manuală este posibilă prin sistemul de pini de marcare integrați pe spatele dozei. Prin simpla presare a dozei pe placa de gips-carton, punctele de marcare indică exact locul centrelor pentru frezarea cu carota de Ø68 mm. Acest design garantează automat distanța standard de 71 mm între axe, asigurând că ramele de aparataj se vor fixa perfect, fără ajustări laborioase.
Instrucțiuni de montaj
-
-
- Marcare: Folosiți punctele de marcare integrate pentru a stabili centrele găurilor de 68mm. Distanța de 71 mm este asigurată constructiv.
- Frezare: Utilizați o carotă standard pentru rigips. Structura solidă a dozei asigură o fixare fermă chiar și în plăci de gips-carton cu grosimi variabile.
- Cablare: Utilizați orificiile pre-perforate pentru a menține cablurile ordonate. Dacă instalați circuite diferite, asigurați-vă că peretele separator este montat corect.
- Fixare: Șuruburile de fixare oferă o ancorare sigură pe spatele plăcii de rigips, prevenind smulgerea dozei la utilizarea repetată a prizelor.
-
Rezistență termică testată cu fir incandescent la 960°C (Glow Wire Test)
Siguranța activă pentru doza rigips 2 module HW202K este garantată de conformitate cu standardul de testare cu fir incandescent la 960°C. Această testare riguroasă simulează stresul termic extrem produs de un defect electric major (cum ar fi un arc electric sau o conexiune slăbită la borne).
-
-
- Performanță peste standard: În timp ce majoritatea dozelor de rigips sunt testate la 850 °C, pragul de 960 °C oferă o rezervă critică de siguranță, asigurând că materialul nu întreține arderea și se autostinge imediat.
- Prevenirea Incendiului: Această caracteristică previne aprinderea structurii inflamabile a peretelui (lemn sau gips-carton) în cazul supraîncălzirii aparatajului, o măsură preventivă aliniată cu noile exigențe de protecție AFDD (dispozitive de detectare a defectului de arc) conform Ordinului 959/2023.
-
Material Fără Halogeni (Halogen Free)
Compoziția chimică a dozei HW202K exclude utilizarea halogenilor (clor, fluor, brom), oferind beneficii care depășesc simplul aspect ecologic:
-
-
- Siguranța Vieții: În eventualitatea unui incident termic, materialul Halogen-free nu eliberează gaze corozive sau fum toxic (precum acidul clorhidric). Acest lucru menține aerul respirabil mai mult timp pentru evacuare și previne panica indusă de fumul opac.
- Protecția Infrastructurii: Lipsa halogenilor previne formarea depunerilor corozive pe circuitele electronice fine din clădire (servere, sisteme Smart Home, aparatură medicală), care altfel ar fi distruse de vaporii acizi chiar dacă focul nu ajunge direct la ele.
-
Specificații Tehnice
| Parametru Tehnic | Valoare / Detaliu |
|---|---|
| Brand / Model | f-tronic / HW202K (Cod 7360063) |
| Configurație | Doză cu 2 module (compartimente) |
| Tip etanșare | Doză etanșă (Airtight) / Tehnologie cu Membrană 2K |
| Tip montaj | Montaj în Rigips sau pereți casetați (HW – Hollow Wall) |
| Potrivită pentru pereți rigips cu grosime | 5-40 mm |
| Material: | PP/TPE Fără Halogeni (Halogen-free) |
| Rezistență la Fir incandescent (Glow Wire Test) | 960°C |
| Dimensiuni (L x l x A) | 141 x 71 x 50 mm |
| Potrivită pentru pereți rigips cu grosime | 5-40 mm |
| Distanță Interaxă | 71 mm |
| Diametru Găurire | 2 x Ø68 mm |
| Secțiune maximă a cablului | 2,5 mm² |
| Intrări pentru tub M16 | 1 intrare |
| Intrări pentru tub M16/M20 | 2 intrări |
| Intrări pentru tub M20 | 2 intrări |
| Intrări pentru tub M20/M25 | 3 intrări |
| Grad de protecție (IP) | IP40 |
| Compatibilitate | nZEB / Case Pasive / Standarde Energie-Eficiență |
Întrebări frecvente
-
- Întrebare: De ce este important testul cu fir incandescent la 960 °C față de testele standard?
Răspuns: Testul cu fir incandescent la 960 °C reprezintă cel mai înalt grad de rezistență pentru componentele care susțin elemente sub tensiune. Această temperatură demonstrează că, în cazul unei defecțiuni majore a aparatajului, doza NU va deveni o sursă de propagare a focului în structura peretelui, oferind un nivel de siguranță superior cerințelor minime legale.
-
-
Întrebare: Cum protejează materialul „Halogen-free” echipamentele electronice scumpe în caz de supraîncălzire?
-
Răspuns: Materialele cu halogeni degajă prin ardere gaze acide agresive care corodează instantaneu cuprul și straturile de aur de pe plăcile de bază. Alegând o doză Halogen-free, vă asigurați că restul sistemelor de date sau Smart Home NU vor fi compromise de fumul coroziv, reducând drastic costurile de refacere după un incident minor.
-
-
Întrebare: Ce avantaje aduce tehnologia 2K pentru o doza rigips etanșă?
-
Răspuns: Tehnologia 2K utilizează un material elastic pentru intrările cablurilor, eliminând nevoia de accesorii suplimentare. Aceasta blochează fluxul de aer între camera locuită și cavitatea peretelui, prevenind condensul și mucegaiul în structura de izolație.
-
-
Întrebare: Este obligatorie utilizarea separatorului conform I7/2011?
-
Răspuns: Conform Art. 5.3.4.0.3, dacă instalați circuite cu tensiuni diferite (ex: prize 230V și date) în aceeași doză cu 2 module, utilizarea separatorului este mandatorie pentru a asigura bariera fizică și dielectrică necesară protecției persoanelor și echipamentelor.
-
-
Întrebare: Cum influențează Ordinul 959/2023 alegerea dozei HW202K?
-
Răspuns: Noile reglementări pun un accent major pe prevenirea incendiilor prin monitorizarea defectelor de arc. Doza rigips 2 module HW202K, prin rezistența sa la 960 °C și compartimentarea precisă, oferă mediul ideal de instalare pentru noile generații de protecții AFDD, reducând probabilitatea ca un defect să se extindă în elementele combustibile ale peretelui.
-
-
Întrebare: Ce reprezintă sistemul de marcare a peretelui din rigips?
-
Răspuns: Este un sistem de marcare prin amprentă. Electricianul apasă doza pe peretele de rigips, iar pinii de pe spatele dozei lasă puncte precise de marcare pentru carotă, garantând o interaxă de 71 mm fără măsurători manuale suplimentare.
Cod produs: 7360063
Alegeti sa va salvati viata la un raport pret/calitate/investitie in timp, exceptional folosind aceasta Doza rigips 2 Module, cu separator si Membrana Etansa, F-Tronic HW202K, A50 mm produs oferit in Romania de Electric Team Distribution (ETD) !
Link catre -> Fișă tehnică – Doza rigips 2 Module, cu separator si Membrana Etansa, F-Tronic HW202K, A50 mm
