Descriere

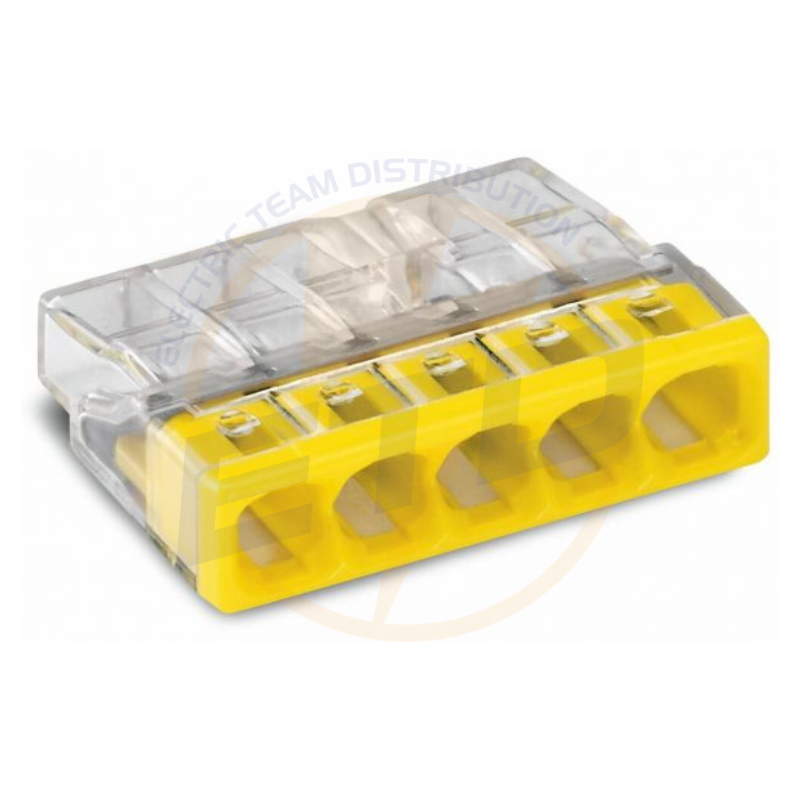

WAGO 2273-205, 5 conductori unifilari max 2.5 mmp
CARACTERISTICI:
Cablare convenabilă printr-un design extrem de compact
Terminare push-in de până la opt conductori solidi
Domeniul secțiunii transversale: 0,5 … 2,5 mm²
Este posibilă orice combinație de dimensiuni ale conductorilor.
Temperatură aer ambiant: max 60°C (T60); 2,50 mm²
DETALII :
✔️ Evaluări conform IEC/EN
Evaluări conform IEC/EN 60998
Tensiune nominală (II/2) 450V
Tensiune nominală de supratensiune (II/2) 4kV
Curent nominal 24A
Legendă (evaluări) (II / 2) ≙ Categoria de supratensiune II / Gradul de poluare 2
✔️ Evaluări conform UL
Aprobari conform UL 486C
Conexiune UL 600V
Bemissungsstrom UL 20A
✔️Date de conectare
Numărul total de puncte de conectare: 5
Numărul total de potențiale: 1
✔️ Conexiune 1
Tehnologia de conectare PUSH WIRE®
Tip de acționare : Push-in
Materiale conductoare conectabile : Cupru-Aluminiu
Notă privind materialele conductoare conectabile :
Blocurile terminale cu clemă cu arc WAGO sunt potrivite pentru conductori solidi din aluminiu de până la 4 mm²/12 AWG
dacă pentru terminare este utilizată Pasta de contact WAGO „Alu-Plus”.
Avantajele pastei de contact „Alu-Plus”:
Distruge automat pelicula de oxid în timpul prinderii.
Previne oxidarea proaspătă la punctul de prindere.
Previne coroziunea electrolitică între conductorii din aluminiu și cupru (în același bloc de borne).
Oferă protecție pe termen lung împotriva coroziunii.
Pentru conexiunile cu clemă cu arc cu tehnologia de conectare PUSH WIRE®, WAGO recomandă ca conductorul de aluminiu să fie mai întâi curățat și apoi introdus imediat în unitatea de prindere umplută cu pastă de contact „Alu-Plus”.
De asemenea, este posibil să se aplice WAGO „Alu-Plus” suplimentar pe întreaga suprafață a conductorului de aluminiu înainte de terminare.
Vă rugăm să rețineți că curenții nominali trebuie adaptați la conductibilitatea redusă a conductorilor de aluminiu:
2,5 mm² = 16 A
4 mm² = 22 A
Conductor solid 0,5 … 2,5 mm² / 20 … 16 AWG
Lungimea benzii : 11 mm / 0,43 inchi
Direcția cablajului : Cablaj cu intrare laterală
✔️ Date fizice

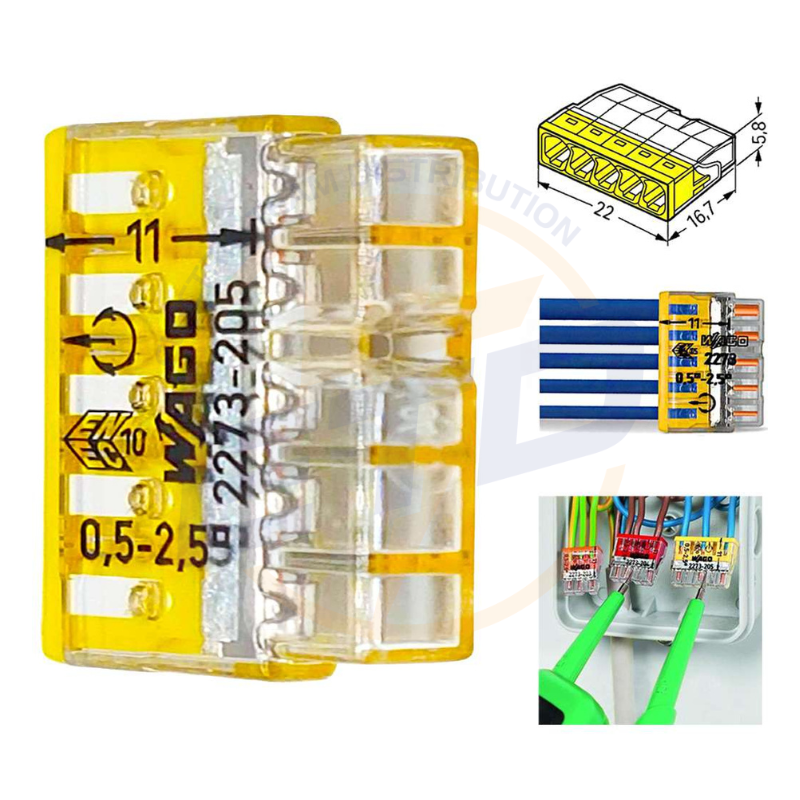

Latime 22 mm / 0,866 inchi
Înălțime 5,8 mm / 0,228 inchi
Adâncime 16,7 mm / 0.657 inchi
✔️ Culoare transparentă
Culoare capac galben
Clasa de inflamabilitate conform UL94: V2
Sarcina de foc 0,039MJ
Greutate : 1,6g
✔️ Cerințe de mediu
Temperatura aerului înconjurător (funcționare) 60 °C
Temperatura de funcționare continuă 105 °C
Marcaj de temperatură conform EN 60998 T60
Alegeti sa va salvati viata la un raport pret/calitate/investitie in timp foarte bun folosit acest produs oferit de Electric Team Distribution (ETD) !
Alegeți inteligent pentru că nu veți regreta mai târziu!
Inapoi în categoria Cleme WAGO
Link către fisa tehnica
